电互连逼近物理极限
AI 算力密度持续攀升,传统电互连在带宽、损耗与功耗上同时触顶。

GLASS SUBSTRATE OPTOELECTRONIC INTEGRATION PLATFORM
国内首个第三方中立玻璃基公共研发中试平台
以玻璃内部三维光波导,构建下一代高带宽、低损耗光互连

AI 算力密度持续攀升,传统电互连在带宽、损耗与功耗上同时触顶。
CPO 与数据中心高速互连要求光信号在封装体内完成传输,硅与有机基板难以兼顾。
透明、低介电损耗、热稳定性好、可 TGV,是同时承载光路与电路的理想介质。

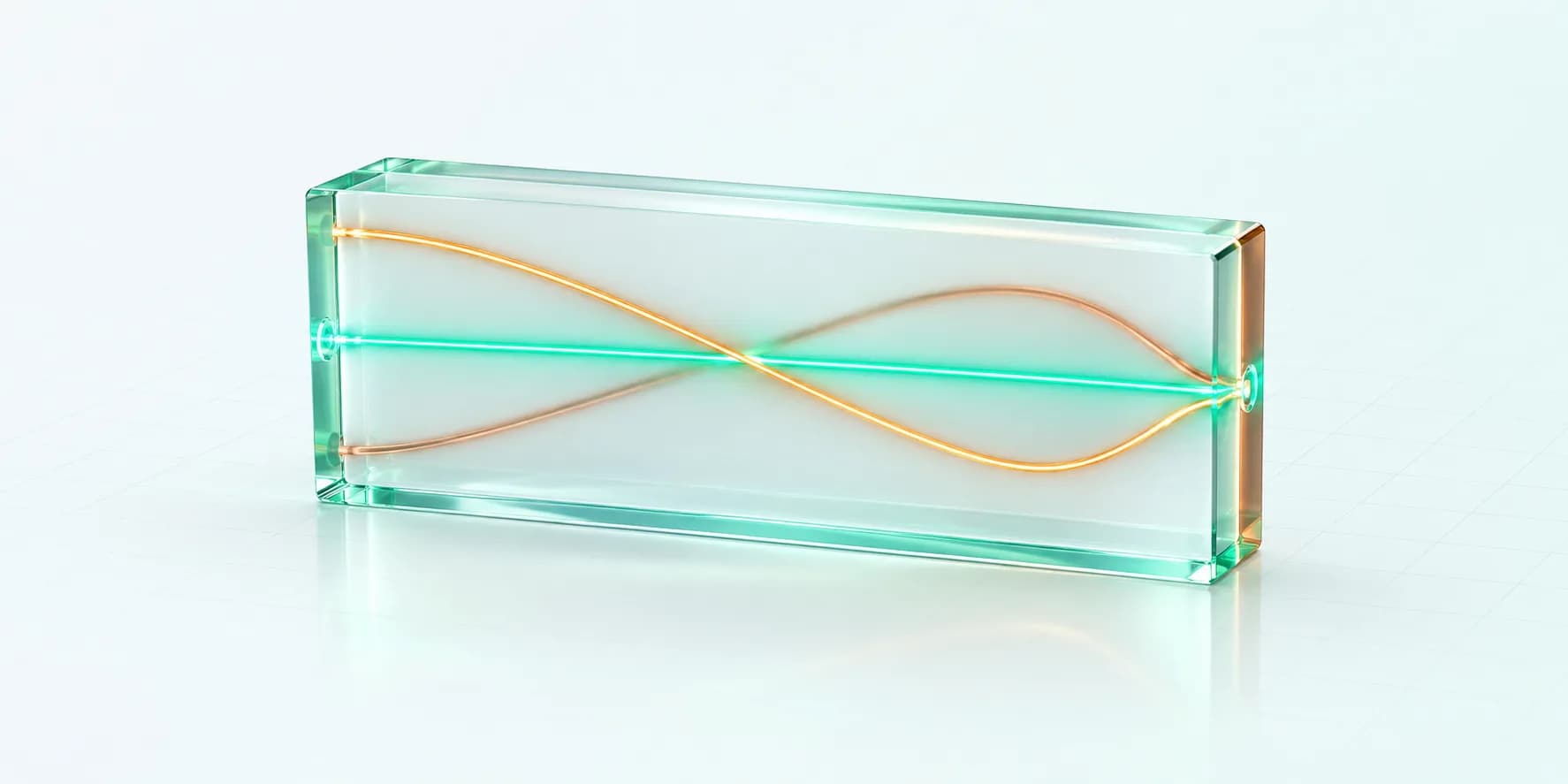

GlassBridge 即三维玻璃光互连。用飞秒激光在玻璃内部直写三维光波导,让光信号像电路走线一样在玻璃体内三维穿行,从而在封装体内完成高带宽、低损耗的光互连。
区别于传统平面光波导,三维直写可跨层、可绕行、可做 Pitch 转换与弯曲优化。

目标区间
初期目标 0.1–0.2 dB/cm
支撑高密度三维走线
向高密度演进
以上为平台目标指标,实际窗口需通过实验验证。
飞秒激光玻璃波导制造平台,从激光源、光束整形到在线闭环的全流程制造能力。
基于 COMSOL 的玻璃波导仿真,已完成玻璃波导仿真链路跑通。
联合戈碧迦、新华光共建联合研发实验室,开发支撑 TGV 与三维光波导的特种玻璃基板。
以 TGV 成孔、湿法刻蚀、金属化与检测能力,为玻璃桥器件提供全链条工艺支撑。
飞秒激光玻璃波导制造平台,覆盖设计、加工与在线闭环验证。
| 激光源系统 | 中心波长515 nm(343 nm 可选 / 1030 nm 扩展) 脉宽<300 fs 重复频率100 kHz – 1 MHz 单脉冲能量nJ – μJ 能量稳定性<1% |
|---|---|
| 聚焦与光学系统 | NA 范围0.4 – 1.0 工作距离≥1 mm 玻璃内部加工>1 mm 球差补偿必须具备 |
| 运动与扫描系统 | XYZ 定位<100 nm 重复定位<50 nm 控制方式闭环控制 扫描方式振镜 + 精密平台 |
| 设备环境要求 | 微震VC-C / VC-E 温度23 ± 1 ℃(精密 23 ± 0.5 ℃) 湿度50% ± 10(精密 50% ± 5) 扩展功能Burst 模式 · SLM 光束整形 · 像差补偿 · 在线监测反馈 |
以下为在研方向探索。Δn ≈ 0.1 仍需材料结构层面的突破,尚未实现。
设计可迁移离子与高极化率离子组合,使激光热场下高折射率组分向波导中心富集。
中等可行利用局部热场诱导高折射率相富集,形成折射率对比。
中等偏低在玻璃内部析出高折射率晶相,等效折射率介于晶体与玻璃之间。
物理潜力最高 · 工艺难度最大面向科研合作与中样品验证开放,欢迎联合研发。
